Primeira Série
Escola Estadual do Ensino Fundamental e Médio “Nair Miranda”
Professor de geografia Antonio Reali
EXERCÍCIOS DE GEOGRAFIA.
Assunto: Projeções cartográficas.
1)Responda:
a) Ha dificuldade de representar o globo terrestre em mapa, no entanto com pesquisa e experimento foi superado esta dificuldade. Que dificuldade foram essas e como ficaram os mapas?
________________________________________________________________________________________________________________________________________________________________________________________
b) Quais as vantagens da representação da terra em globo e qual suas desvantagens?
______________________________________________________________________________________________________________________________________________________________________________________________
c) Porque há opção de mapas em plano mesmos havendo distorções?
______________________________________________________________________________________________________________________________________________________________________________________________
d) Em muitos períodos da historia da cartografia percebe-se que os mapas tinham interesses de domínio. Estes interesses poderiam religioso, ideológico, econômico, etc. De acordo com seus conhecimentos explique esta afirmativa.
______________________________________________________________________________________________________________________________________________________________________________________________
e) As projeções mais usadas foram a de Mercator e a de Peters. Uma era eurocêntrica e outra era terceiro mundista.
· Diga qual dela era eurocêntrica e porque foi denominada assim.
__________________________________________________________________________________________________________________________________________________________________________
· Diga qual dela era terceiro mundista porque elas foram denominadas assim.
__________________________________________________________________________________________________________________________________________________________________________
F) Porque os europeus estudavam tanto os mapas e faziam questões de usarem as projeções que os mostrassem maiores do que eram na realidade.
______________________________________________________________________________________________________________________________________________________________________________________________
g) Hoje as mídias divulgam o poder econômico e politico de diversas potências. No período das grandes navegações as nações distorciam seus Territórios através das projeções cartográficas para parecerem maiores. Explique porque elas faziam isto principalmente no período das grandes navegações.
______________________________________________________________________________________________________________________________________________________________________________________________
2)Coloque as projeções nos suas respectivas características.
a) ____________________________________é aquela na qual a forma de qualquer área da superfície cartografada sofre alteração na qual todos os ângulos de qualquer ponto são corretamente representados.
b) ___________________________________neste tipo de projeção cartográfica as dimensões das áreas são constantes, isto, e, não sofrem deformações. Isso significa que, seja qual for a parte representada em um mapa, ela conserva a mesma relação com a área de todo mapa. Contudo há uma deformação dos ângulos.
c) ____________________________________apresenta constância entre distancias representadas, isto é, não apresenta deformações lineares. Os comprimentos são representados em assuntos em escala uniforme.
d) Em quais latitudes são usadas as projeções abaixo.
a) Projeção plana____________________________________________________
b) Projeção cônica___________________________________________________
c) Projeção cilíndrica_________________________________________________
Assunto: Escala e mapas
1) O que é escala?
________________________________________________________________________________________________________________________________________________________________________________
2) Quanto menor for à redução da superfície maior será nível de detalhamento, por outro lado quanto maior for à superfície menor será o detalhamento do mapa. Explique com seus entendimentos estas afirmativas.
________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
3) Por que as escalas são consideradas inversamente proporcionais?
________________________________________________________________________________________________________________________________________________________________________________

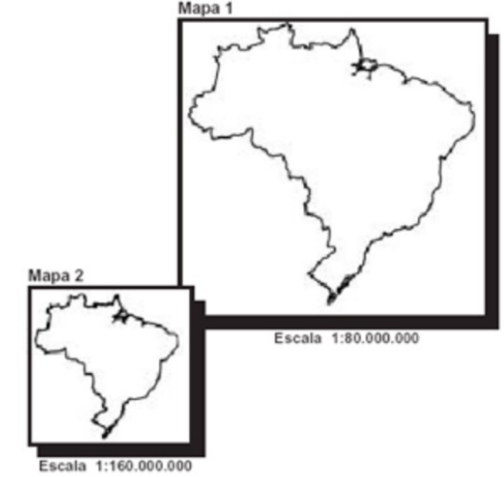

4) (Pucrs) Responder à questão 4 com base nos mapas.
O mapa mais adequado para apresentar as informações referentes à atividade industrial no Brasil é
Mapa 01 (1; 80.000.000)
Mapa 02 (1; 160.000.000)
a) o mapa 1, pois está representado numa escala menor que o 2, o que torna as informações mais claras.
b) o mapa 2, pois um centímetro na representação compreende a um quilômetro do espaço real.
c) o mapa 1, pois está representado numa escala maior que o 2, o que favorece uma maior quantidade de informações representadas.
d) o mapa 2, por ter uma escala maior do que o 1, permitindo, assim, mais informações.
e) o mapa 2, por ter uma escala menor do que o 1, facilitando a leitura das informações.
5) Uma Escala de 1 : 5000.000 de um determinado mapa , tem uma distância gráfica entre duas cidades de 5 cm, a distância real destas duas cidades são :
a) 50 km
b) 500 km
c) 25 km
d) 250 km
6) Um mapa de Escala desconhecida tem como distância rela entre duas cidades 25 Km. A distância gráfica destas duas cidades é de 5 cm, de acordo com estes dados a Escala do mapa é de :
a) 1: 5000
b) 1: 500000
c) 1: 25000
d) 1: 250
01 (UNIFEI) Em um mapa no qual a escala é de 1: 100 000, a distância em linha reta entre duas cidades é de 8 cm. Qual a distância real entre essas cidades?
a) 8 km
b) 80 km
c) 800 km
d) 8000 km
Projeções
Projeções Cartográficas
Os sistemas de projeções cartográficas foram desenvolvidos para dar uma solução ao problema da transferência de uma imagem da superfície curva da esfera terrestre para um plano da carta, o que sempre vai acarretar deformações.
Os sistemas de projeções constituem-se de uma fórmula matemática que transforma as coordenadas geográficas, a partir de uma superfície esférica (elipsoidal), em coordenadas planas, mantendo correspondência entre elas. O uso deste artifício geométrico das projeções consegue reduzir as deformações, mas nunca eliminá-las.
Os tipos de propriedades geométricas que caracterizam as projeções cartográficas, em suas relações entre a esfera (Terra) e um plano, que é o mapa, são:
a) Conformes – os ângulos são mantidos idênticos (na esfera e no plano) e as áreas são deformadas.
b) Equivalentes – quando as áreas apresentam-se idênticas e os ângulos deformados.
c) Afiláticas – quando as áreas e os ângulos apresentam-se deformados.
Projeção de Mercator
Nesta projeção os meridianos e os paralelos são linhas retas que se cortam em ângulos retos. Corresponde a um tipo cilíndrico pouco modificado. Nela as regiões polares aparecem muito exageradas.
Projeções de Mercator ou Cilíndrica Equatorial.
Projeção de Peters
Outra projeção muito utilizada para planisférios é a de Arno Peters, que data de 1973. Sua base também é cilíndrica equivalente, e determina uma distribuição dos paralelos com intervalos decrescentes desde o Equador até os pólos, como podemos observar no mapa a seguir.
Projeção Cilíndrica Equivalente de Peters
As retas perpendiculares aos paralelos e as linhas meridianas têm intervalos menores, resultando na representação das massas continentais, um significativo achatamento no sentido Leste-Oeste e a deformação no sentido Norte-Sul, na faixa compreendida entre os paralelos 60o Norte e Sul, e acima destes até os pólos, a impressão de alongamento da Terra
Projeção ortográfica
Ela nos apresenta um hemisfério como se o víssemos a grande distância. Os paralelos mantêm seu paralelismo e os meridianos passam pelos pólos, como ocorre na esfera. As terras próximas ao Equador aparecem com forma e áreas corretas, mas os pólos apresentam maior deformação.
Projeção cônica
Nesta projeção os meridianos convergem para os pólos e os paralelos são arcos concêntricos situados a igual distância uns dos outros. São utilizados para mapas de países de latitudes médias.
Projeção de Mollweide
Nesta projeção os paralelos são linhas retas e os meridianos, linhas curvas. Sua área é proporcional à da esfera terrestre, tendo a forma elíptica. As zonas centrais apresentam grande exatidão, tanto em área como em configuração, mas as extremidades apresentam grandes distorções.
Projeção de Goode, que modifica a de Moolweide
É uma projeção descontínua, pois tenta eliminar várias áreas oceânicas. Goode coloca os meridianos centrais da projeção correspondendo aos meridianos quase centrais dos continentes para lograr maior exatidão.
Projeção de Holzel
Projeção equivalente, seu contorno elipsoidal faz referência à forma aproximada da Terra que tem um ligeiro achatamento nos pólos.
Projeção Azimutal
Equidistante Oblíqua Centrada na Cidade de São Paulo
Nesta projeção, centrada em São Paulo, os ângulos azimutais são mantidos a partir da parte central da projeção.
Projeção Azimutal Equidistante Polar
Projeção equidistante que tem os pólos em sua porção central. As maiores deformações estão em suas áreas periféricas
Antonio Carlos Reali
